Установка для наплавки гидрокоробок

Компания «Сварочные Технологии» предлагает полное и законченное решение для применения в автоматической наплавке.

Установка для наплавки деталей нефтедобывающего оборудования. Настоящее предложение сделано на основе следующей информации:

Выполняемая функция: наплавка деталей гидрокоробок (наружные и внутренние поверхности) в среде аргона TIG с холодной подачей присадочной проволоки.

Материал-основа: Углеродистая сталь

Обрабатываемое изделие:

вес детали – от 100 до 1000 кг
диаметр min наплавляемой детали – 40 мм
диаметр max изделия – 1 200 мм
диаметр внутренней пов-ти –
min-50
max-400
длина наплавляемой детали – до 2 000 мм

Настоящее предложение охватывает следующий объем работ

Поставку, монтаж и сдачу в эксплуатацию полной наплавочной системы, включающей:

Сварочный манипулятор на 1200 кг
Сварочная колонна
Неприводной роликовый вращатель X-rotator
Пульт управления

Данное предложение включает приемку на нашем производственном участке до отгрузки, монтаж и сдачу в эксплуатацию нашим техническим специалистом на месте эксплуатации у заказчика, а также техническую и электрическую информацию о машине на русском языке.

В рамках коммерческого предложения также представлены различные дополнительные возможности по улучшению характеристик и функционирования оборудования.

В предложение поставки не входит:

Обеспечение и установка подходящей электрической и другой проводки, необходимой для оборудования.
Подготовка места (строительные работы), которая может потребоваться.
Погрузочно-разгрузочные средства на площадке заказчика для разгрузки и монтажа оборудования
Поставка присадочных материалов
Железнодорожная установка
Поставка других товаров или услуг, не описанных в данном предложении

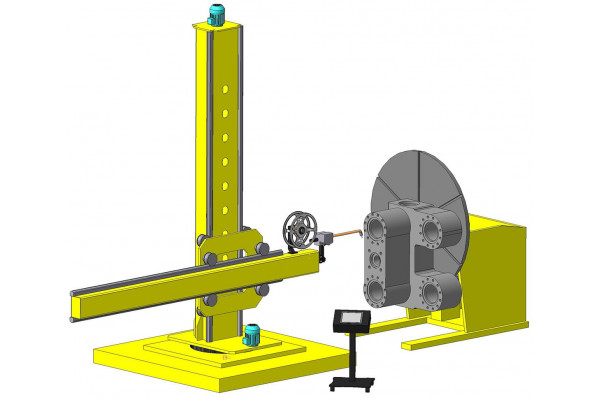

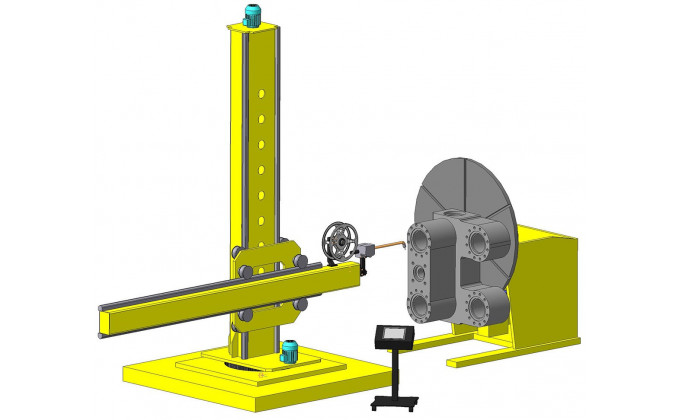

Мы предлагаем для решения, Вашей задачи установку для наплавки (см рис 1), укомплектованную на нашем предприятии с применением узлов и агрегатов различных производителей, специально предназначенную для Вашего применения и включающую следующие основные элементы:

Сварочный аппарат с механизмом подачи проволоки для TIG сварки, холодная и горячая
Сварочный позиционер на 1200 кг
Сварочная колонна TZ 2*2
Наплавочная головка для наплавки TIG в среде аргона с механизмом корректировки головки в продольном и поперечном перемещении
Приспособление, устанавливаемое на траверсу колонны в случае наплавки внутренних поверхностей.
Единый пульт управления

Сварочный манипулятор обеспечивает вращательно перемещение наплавляемой детали и ее наклон на необходимый угол, по заданной программе и вручную

<p ">Справа установлены роликовые опоры X-rotator на 1 тн, которые обеспечивают поддержку наплавляемой цилиндрической детали.

Перемещение наплавочной головки со сварочной скоростью вдоль оси наплавляемой детали обеспечивает горизонтальная траверса сварочной колонны.

Управление установкой осуществляется с пульта, а схема управления установкой дает возможность программирования движения горелки в трех координатах XYZ, а также вращения и режимов наплавки IU, имеется возможность управления вручную.
