Установка для наплавки замков бурильных труб

Настоящее предложение охватывает следующий объем работ: поставку, монтаж и сдачу в эксплуатацию полной наплавочной системы включающей:

• Сварочный манипулятор на 1000 кг
• Механизм продольного и поперечного перемещения наплавочной головки
• Неприводной роликовый вращатель X-rotator 1 тн
• Пульт управления



Наше решение: мы предлагаем для решения Вашей задачи наплавочную установку, изготовленную на нашем предприятии с применением узлов и агрегатов различных производителей, специально предназначенную для Вашего применения и включающую следующие основные элементы:

• Сварочный позиционер на 1000 кг
• Сварочная головка
• Сварочный аппарат
• Роликовые вращатели X-Rotator на 1 тн в кол-ве 2 шт
• Осциллятор линейных колебаний
• Для управления всеми составляющими наплавочной установки нами изготавливается шкаф управления и пульт управления, который закреплен на установке

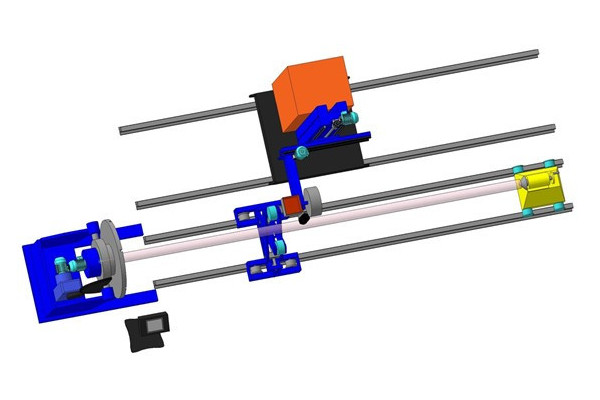

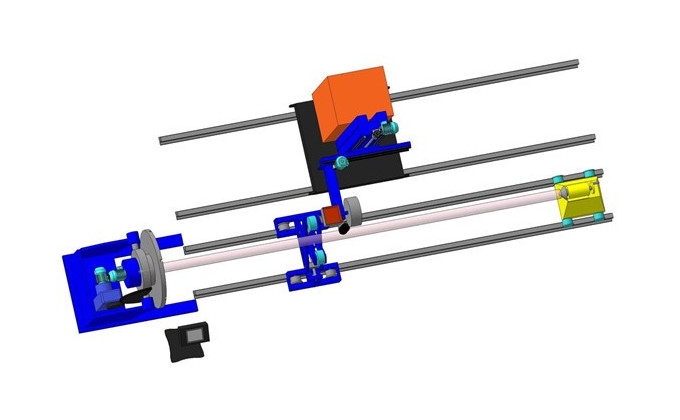

Установка конструктивно представляет собой единое основание, на котором с левой стороны установлен сварочный манипулятор, обеспечивающий вращательно перемещение наплавляемой детали и ее наклон на необходимый угол. Справа установлены две перемещаемые роликовые опоры и передвижной съемный поддерживающий центр.

Перемещение наплавочной головки вдоль оси наплавляемой детали и ее позиционирование обеспечивает манипулятор-колонна, на котором смонтирован механизм вертикального перемещения ход 1000 и механизм горизонтального перемещения ход 1000, а также смонтированы механизм подачи проволок и флюса, осциллятор линейных колебаний.

Установка работает следующим образом: оператор вручную подводит колонну к месту наплавки, затем нажимается кнопка «Пуск» и происходит процесс наплавки в автоматическом режиме, после наплавки колонна перемещается к другому месту.

Максимальная длина трубы, которую можно наплавлять без перемещения колонны составляет 1000 мм.

Управление установкой осуществляется с пульта, схема управления установкой дает возможность программирования движения горелки в трех координатах X Y Z, а также вращения и режимов наплавки I U.


Установка позволяет наплавлять как проволокой сплошного сечения под слоем флюса, также в смесях газов и порошковой проволокой.
