Установка для автоматической наплавки прокатных валков под слоем флюса

Настоящее предложение охватывает следующий объем работ: поставку, монтаж и сдачу в эксплуатацию полной наплавочной системы включающей:

• Вращатель наплавляемой детали до 15 тн
• Модуль продольного и поперечного перемещения наплавочной головки A6
• Сварочная головка A6 Master
• Источник тока LAF-1251 с головкой А6
• Роликовые вращатели на 15 тн
• Система рециркуляции флюса LT-100A
• Шкаф управления
• Пульт управления



Наше решение: мы предлагаем для решения Вашей задачи наплавочную установку, изготовленную на нашем предприятии с применением узлов и агрегатов различных производителей, специально предназначенную для Вашего применения и включающую следующие основные элементы:

• Вращатель наплавляемой детали до 15 тн.
• Модуль продольного и поперечного перемещения наплавочной головки A6
• Сварочная головка A6 Master
• Источник тока с головкой
• Роликовые вращатели на 15 тн
• Система рециркуляции флюса



Для управления всеми составляющими наплавочной установки нами изготавливается шкаф управления и пульт управления, который закреплен на установке

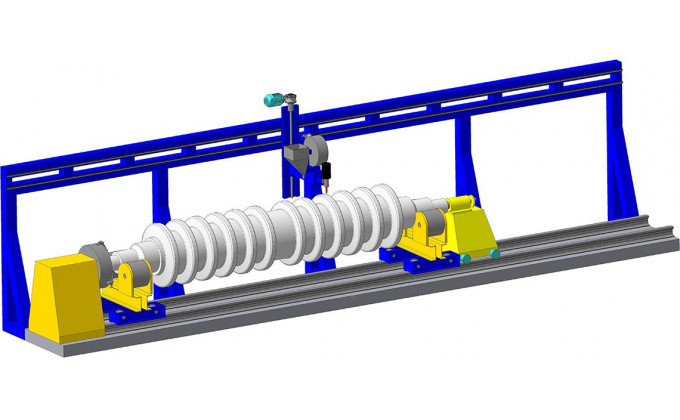

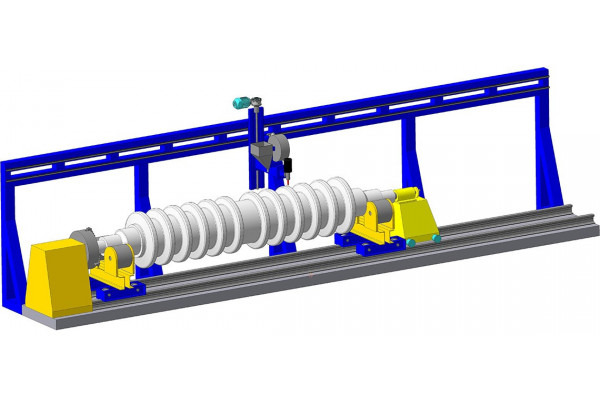

Установка конструктивно представляет собой единое основание, на котором с левой стороны установлен сварочный вращатель, обеспечивающий вращательно перемещение наплавляемой. Справа установлены две перемещаемые роликовые опоры и передвижной съемный поддерживающий центр, с возможностью установки токарного станка.

Перемещение наплавочной головки вдоль оси наплавляемой детали и позиционирование горелки относительно наплавляемой детали обеспечивает модуль продольного перемещения, на котором установлена стойка, на которой смонтирован механизм вертикального и горизонтального перемещения головки и механизм подачи флюса.

Управление установкой осуществляется с пульта, схема управления установкой дает возможность программирования движения горелки в трех координатах X Y Z, а также вращения и режимов наплавки I U.

Установка позволяет наплавлять как проволокой сплошного сечения под слоем флюса, также и порошковой проволокой.


Объем настоящего предложения. Компания ООО ТД «ПромСварТех» предлагает полное и законченное решение для применения в автоматической наплавке.

Настоящее предложение сделано на основе следующей информации:

• Выполняемая функция: автоматическая наплавка прокатных валков под слоем флюса.
• Материал-основа: углеродистая сталь.
• Обрабатываемые изделия:
  — вес детали – до 15 000 кг
  — диаметр min – 110 мм
  — диаметр max – 850 мм
  — длина наплавл. деталей –до 7 800 мм
