Установка для автоматической наплавки в среде аргона внутренних поверхностей цилиндрических деталей

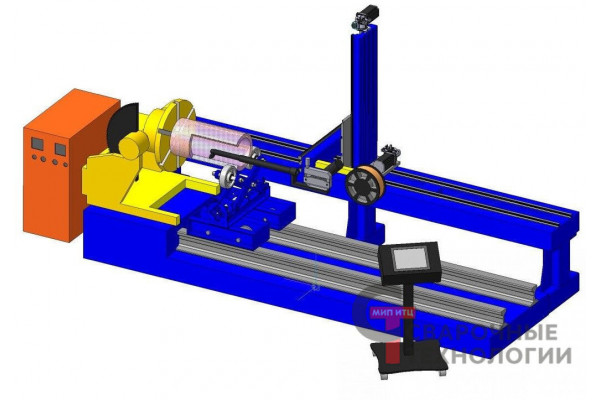

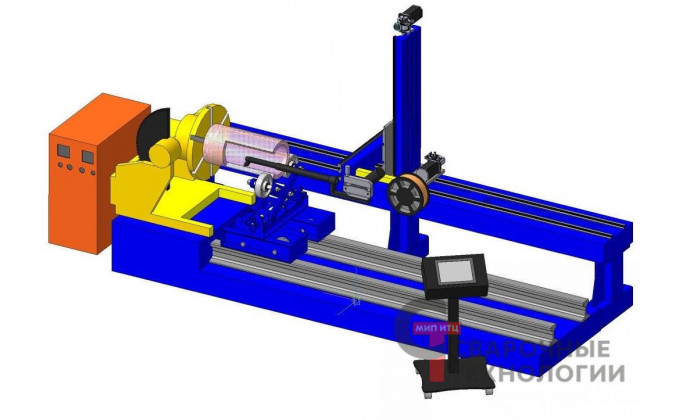

Установка для автоматической наплавки в среде аргона конструктивно представляет раму-основание, на котором с левой стороны установлен сварочный позиционер с планшайбой, обеспечивающий вращательное движение наплавляемой детали. На основании закреплены рельсовые направляющие, на которых установлена роликовая опора. Над основанием смонтирован модуль продольного перемещения с манипулятором-позиционером, где размещены следующие узлы:

• вертикальный моторизованный суппорт с ходом 500 мм
• наплавочная горелка
• механизм подачи проволоки с правильным устройством
• осциллятор линейных колебаний
• ручной суппорт для корректировки сварочной горелки по горизонтали
• механизм угла наклона сварочной горелки по координатам X и Y



Управляющие и силовые кабеля уложены в кабелеукладчик, который расположен за модулем продольного перемещения.

Конструкция установки предусматривает установку над зоной сварки защитного экрана с целью защиты оператора от излучений дуги.

В установке используется промышленный контроллер, который обеспечивает управление всеми механизмами и устройствами установки, а именно:

• управление перемещением сварочной горелки по заданной программе в координатах XYZ, а так же обеспечивает управление вручную
• управление перемещением сварочной горелки по образующим цилиндрической или конической поверхностей с заданием нужной линейной скорости горелки и окружной скорости наплавляемого изделия
• способ программирования траектории «от точки к точке» т.е. с перемещением горелки с помощью переносного пульта в начало и конец наплавляемого участка и автоматической записью координат этих точек в память контроллера
• формирование библиотеки предварительно записанных параметров режима наплавки
• наплавка с колебаниями инструмента и плавным регулированием амплитуды и периода колебаний, продолжительность задержки горелки в крайних точках колебаний
• обеспечивает стабильную длину дугового промежутка (системы АРНО) с точностью не менее 0,3 мм на токах от 40А, перемещение горелки во время слежения выполняет перемещение сварочной головки по вертикали
• плавное регулирование параметров режима наплавки
• «горячее» т.е. в процессе наплавки редактирование параметров (I, U, скорость сварки, амплитуда и период колебаний, задержка горелки в крайних точках колебаний)
• Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором, также в комплект входит пульт ДУ.



Комплект поставки:

• Основание-рама собрана из стальных профилей – 1 компл
• Модуль продольного перемещения – 1 шт
• Сварочный позиционер на 300 кг – 1 шт
• Манипулятор-позиционер для перемещения и позиционирования головки сварочной по координатам XYZ и ее наклон относительно вертикали и горизонтали
• Горелка для наплавки TIG внутренних поверхностей – 1 шт
• Источник тока Tetrix 351 DC – 1 шт
• Система подачи защитного газа – 1 шт
• Роликовые опоры X-rotator на 1 тн – 1 шт
• Пульт управления – 1 шт
• Шкаф управления – 1 шт
