Установка для наплавки гребных валов и опроных катков УНК-125

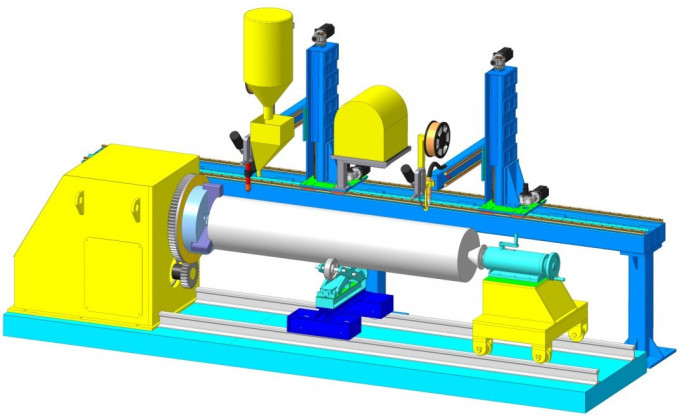

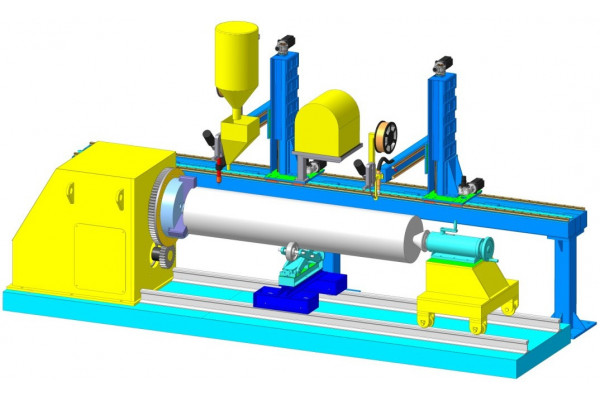

Установка УНК-125 конструктивно представляет единое основание, на котором с левой стороны установлен вертикальный одностоечный вращатель с планшайбой на которой закреплен четырехкулачковый патрон, обеспечивающий вращательное движение наплавляемой детали. На основании установлены рельсовые направляющие, на которых установлены две роликовые опоры на рельсовом ходу и передвижной съемный поддерживающий центр с выдвижной панелью, на который может установлен токарный патрон.

Установка состоит из следующих узлов и комплектующих:

• Основание-рама собрана из стальных профилей – 1 компл;
• Сварочный позиционер МС-10 – 1 компл;
• Передвижной поддерживающий центр – 1 компл;
• Роликовые опоры на 6 тн – 2 компл;
• Наплавочная головка с флюсобункером FD-200/600 – 1 компл;
• Наплавочная головка для TIG наплавки – 1 шт;
• Источник тока AMIG-630 Aotai – 1 компл;
• Источник тока ATIG-500 Aotai – 1 компл;
• Пульт управления – 1 компл;
• Шкаф управления – 1 компл;
• Модуль продольного перемещения – 1 шт;
• Модуль-манипулятор для перемещения наплавочной горелки – 2 шт;
• Наплавочная горелка для TIG наплавки – 1 шт;
• Механизм подачи проволоки для TIG наплавки – 1 шт;
• Каретка для наплавочной головки – 1 компл.



Над основанием смонтирован модуль продольного перемещения, на котором смонтированы две каретки, на которых размещены вертикальные моторизованные суппорта, наплавочные головки, механизмы подачи проволоки с правильными устройствами, флюсосистема, ручной суппорт для корректировки наплавочной горелки по горизонтали, механизмы для корректировки угла наклона горелки по координатам X и Y.

Управляющие и силовые кабеля уложены в кабелеукладчик, который расположен за модулем продольного перемещения.

Также в состав установки входит источник сварочного тока для сварки под флюсом и в защитных газах, источник TIG наплавки, система рециркуляции флюса.

В установке используется промышленный контроллер, который обеспечивает возможность программирования движения наплавочной головки в трех координатах X, Y, Z, а также вращение детали и режимов наплавки I, U и сохранения режимов наплавки, а также обеспечивает управление вручную.

Система управления установкой обеспечивает перекрытие наплавленных валиков по спирали и на шаг наплавки, а также наплавку по кольцу и без вращения детали.

Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором. Также в комплект входит пульт ДУ.

Наша организация готова изготовить, поставить и запустить в эксплуатацию на Вашем предприятии установку для наплавки деталей типа вал, валок, опорный каток, крановое колесо, различных плоских деталей. Установка предназначена для автоматической электродуговой наплавки под флюсом, в защитных газах и порошковыми проволоками, а также установка может использоваться для наплавки в среде аргона деталей малого диаметра.
