Установка плазменной наплавки УПН-303

Установка предназначена для автоматической наплавки с помощью плазменной горелки с целью упрочнения и восстановления деталей запорной арматуры, это – шибер, тарелка, седло, штоки, возможна наплавка деталей плоской формы.

Установка позволяет наплавлять как порошками, так и проволоками.

Плазменная наплавка в сравнении с ручной-дуговой наплавкой электродом, в защитных газах, под флюсом значительно увеличивает качество наплавляемых деталей, а также обеспечивает высокую производительность при очень низком перемешивании наплавленного материала с основой от 2-5%, что дает нужную твердость и хим.состав при толщине 0,3-0,5 мм.

Поэтому плазменная наплавка деталей запорной арматуры обеспечивает надежный химсостав в первом слое, вместо 3-4 при традиционных способах.

Также плазменная наплавки отличается малыми остаточными напряжениями, и как следствие отсутствием деформаций наплавляемых деталей.

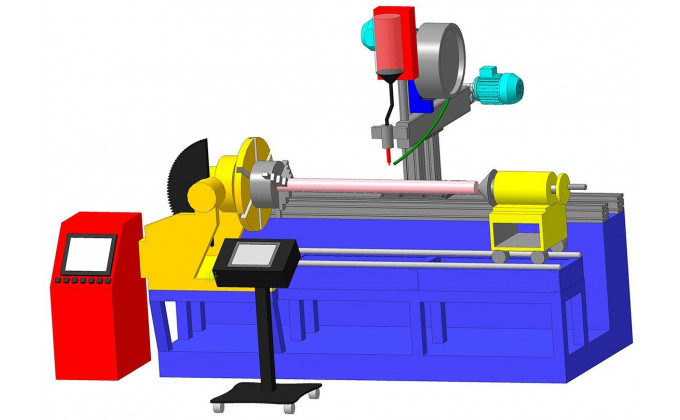

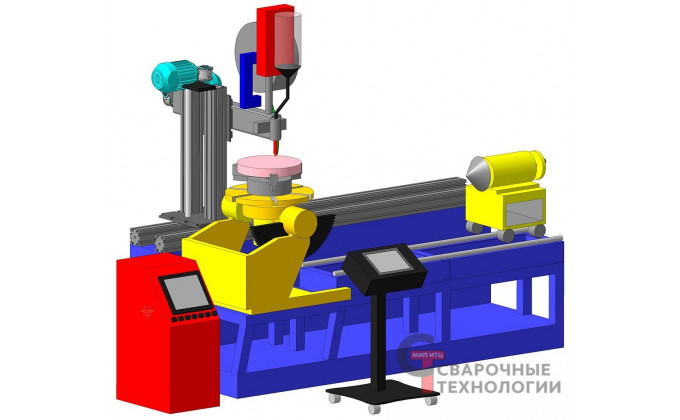

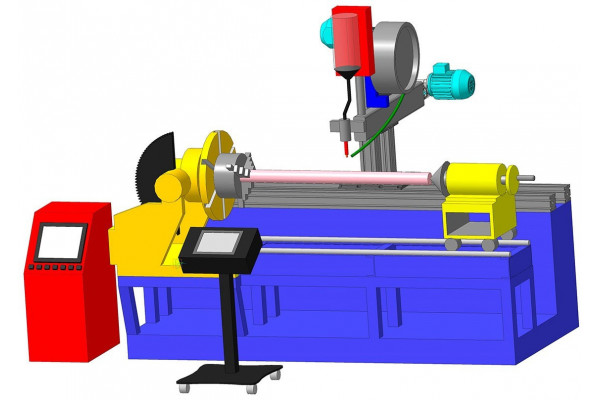

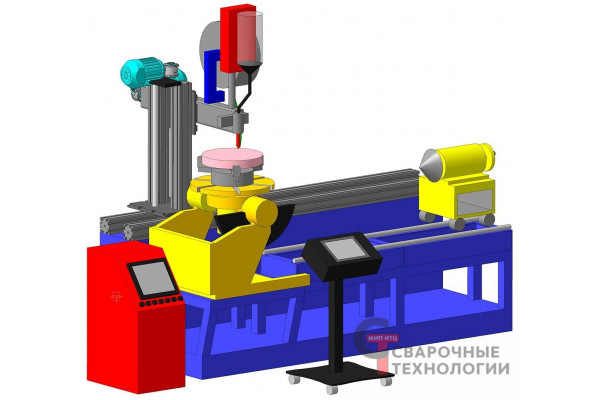

Установка состоит из следующих узлов и комплектующих:

1. Основание-рама собрана из стальных и алюминиевых профилей
2. Вращатель сварочный универсальный с планшайбой на которой закреплен патрон для установки наплавляемых деталей, регулируемый наклон ±90°, максимальная грузоподъемность 600 кг, закреплен на раме
3. Передвижной поддерживающий центр с выдвижной пинолью
4. Манипулятор, обеспечивающий перемещение плазменной горелки по координатам XYZ
5. Инверторный источник плазмы
6. Плазменная горелка для наплавки
7. Устройство подачи порошка
8. Блок управления
9. Пульт дистанционного управления (возможность управления вручную процессами наплавки и перемещения, в том числе с записью параметров в программу; все параметры, включая сварочный ток и перемещение по координатам отражаются на экране установки)
10. Встроенный блок жидкостного охлаждения с теплообменником и датчиком температуры
11. Осциллятор линейных колебаний
