Установка автоматической сварки в среде аргона кольцевых и круговых швов изделий из нержавеющих сталей и титановых сплавов

Наша организация готова спроектировать, изготовить Установку автоматической сварки в среде аргона кольцевых и круговых швов изделий из нержавеющих сталей и титановых сплавов.

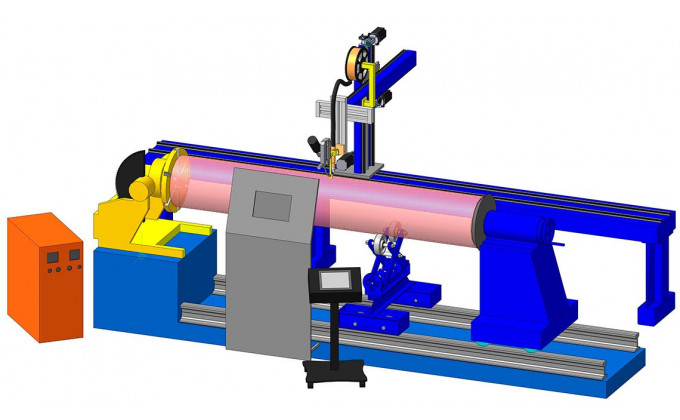

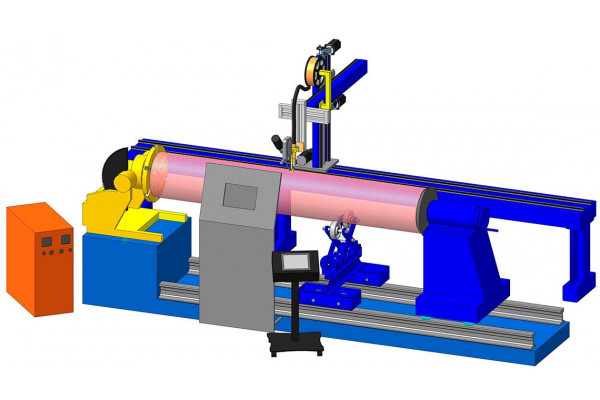

Установка конструктивно представляет собой основание, с левой стороны установлен сварочный вращатель-позиционер с планшайбой, обеспечивающий вращательное движение свариваемой детали.

На основании закреплены рельсовые направляющие, на которых установлен передвижной съемный поддерживающий центр с выдвижной пинолю. На основании смонтирован модуль продольного перемещения, на котором установлена колонна-манипулятор, на котором смонтирована сварочная головка.

В механизме позиционирования сварочной горелки предусмотрен поворот сварочной горелки в продольном и поперечном направлении на угол 45º.

Управляющие и силовые кабеля уложены в кабелеукладчик, который расположен за модулем продольного перемещения.

Конструкция установки предусматривает установку над зоной наплавки защитных экранов с целью защиты оператора от излучений дуги.

В установке используется промышленный контроллер, который обеспечивает управление всеми механизмами и устройствами, а именно:

• Управление движением сварочной головки в трех координатах XYZ, а также вращение свариваемой детали по заданной ранее программе, а также обеспечивает управление вручную
• Способ программирования траектории от «точки к точке», т.е. с перемещением горелки с помощью переносного пульта в начало и конец свариваемой детали и автоматической записью этих точек в память контроллера
• Формирование библиотеки предварительно записанных параметров режима сварки
• Сварка с колебаниями горелки и плавным регулированием амплитуды и периода колебаний, продолжительности задержки горелки в крайних точках колебаний
• Плавное регулирование параметров режима сварки
• «Горячее» т.е. в процессе сварки процессе сварки редактирование параметров скорость сварки, ток и напряжение сварки, параметров колебаний горелки
• Быстрая переналадка под сварку изделий различных параметров
• Управление системой слежения по напряжению дуги АРНД



Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором. Также в комплект входит пульт ДУ.

Комплект поставки:

• Основание, собранное из металлических профилей
• Сварочный вращатель-позиционер 2-х осевой
• Модуль продольного перемещения
• Колонна-манипулятор для перемещения XYZ и позиционирования сварочной головки
• Головка сварочная в следующей комплектации:
• Механизм подачи присадочной проволоки
• Катушка с присадочной проволокой
• Механизм ручной регулировки горелки в поперечном и вертикальном направлениях
• Механизм корректировки положения мундштука присадочной проволоки
• Механизм колебания горелки
• Источник питания сварочной дуги
• Система подачи защитного газа, обеспечивающая подачу газа в сварочную горелку и во внутреннюю полость свариваемой детали для защиты корня шва, расход регулируется электронным ротаметром
• Роликовая опора с изменяющейся высотой X-Rotator-1tn – 1 шт.
• Пульт управления, шкаф управления
