Установка автоматической электродуговой наплавки внутренних поверхностей различных деталей

Справа на рельсах установлены передвижные роликовые опоры на 1 тн, регулируемые по высоте.

Перемещение наплавочной горелки вдоль оси детали обеспечивает модуль продольного перемещения, на котором смонтированы механизм подачи проволоки, система вентиляции и механизм корректировки горелки в плоскостях X,Y.

В установке наплавки используется промышленный компьютер, который обеспечивает возможность программирования движения головки в трех координатах XYZ, а также вращения детали и режимов наплавки IU и сохранение режимов наплавки. Возможно управление вручную.

Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором.

Комплект поставки:

Основание-рама с рельсовыми направляющими – 1 компл
Одностоечный сварочный вращатель – 1 шт
Модуль продольного перемещения наплавочной горелки – 1 компл
Наплавочная головка с механизмом подачи проволоки — 1 компл
Осциллятор линейных колебаний – 1 шт
Роликовые опоры X-rotator 1tn – 1 шт
Система дымоудаления – 1 компл
Источник сварочного тока MIG-630 – 1 компл

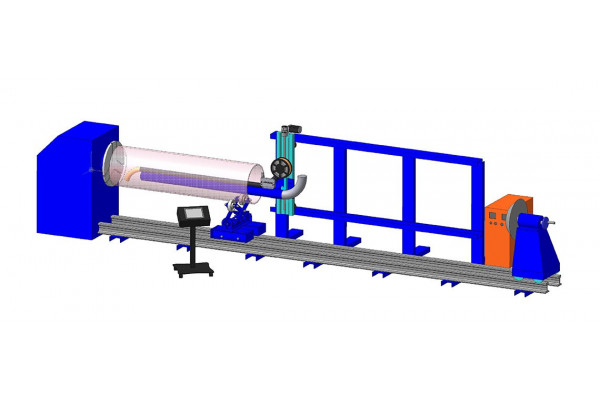

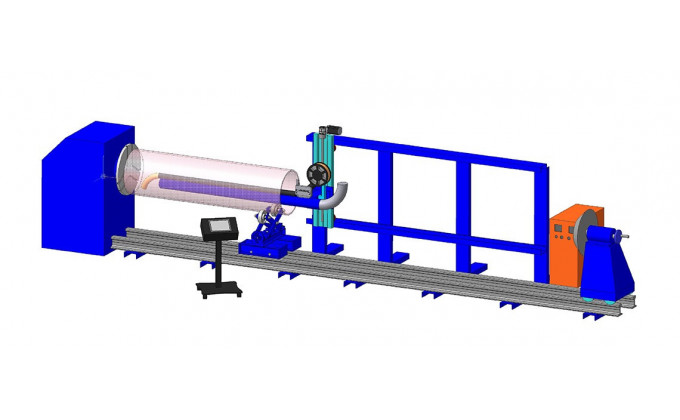

Предлагаем Вашему вниманию установку автоматической электродуговой наплавки плавящимся электродом в защитных газах и порошковыми проволоками внутренних поверхностей различных деталей (см рис).

Установка конструктивно представляет собой единое основание, на котором с левой стороны установлен вращатель труб с планшайбой, на которой смонтировано приспособление для быстрой установки и съема наплавляемых деталей.

Код 003
