Установка для наплавки валов УНК-125

Установка предназначена для электродуговой автоматической наплавки под слоем флюса и в защитных газах и порошковыми проволоками наружных и внутренних поверхностей деталей типа вал, валок, опорный каток, крановое колесо, различных плоских деталей.

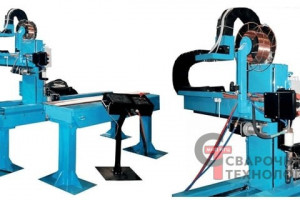

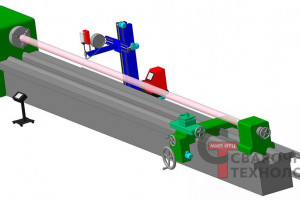

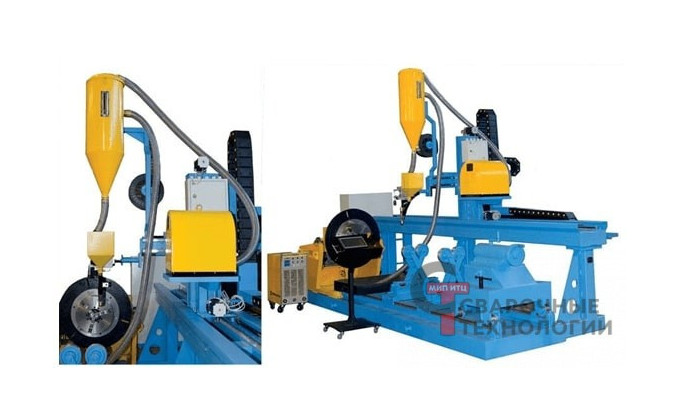

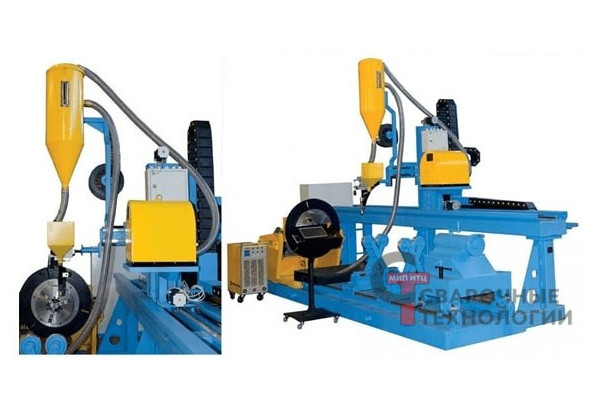

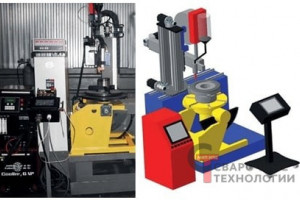

Установка конструктивно представляет единое основание, на котором с левой стороны установлен вертикальный одностоечный вращатель с планшайбой на которой закреплен четырехкулачковый патрон, обеспечивающий вращательное движение наплавляемой детали. На основании установлены рельсовые направляющие, на которых установлены две роликовые опоры на рельсовом ходу и передвижной съемный поддерживающий центр с выдвижной панелью, на который может установлен токарный патрон.

Над основанием смонтирован модуль продольного перемещения, на котором смонтированы две каретки, на которых размещены вертикальные моторизованные суппорта, наплавочные головки, механизм подачи проволоки с правильными устройствами, флюсосистема, ручной суппорт для корректировки наплавочной горелки по горизонтали, механизмы для корректировки угла наклона горелки по координатам X и Y.

Управляющие и силовые кабеля уложены в кабелеукладчик, который расположен за модулем продольного перемещения.

Также в состав установки входит источник сварочного тока для сварки под флюсом и в защитных газах, система рециркуляции флюса.

В установке используется промышленный контроллер, который обеспечивает возможность программирования движения наплавочной головки в трех координатах X, Y, Z, а также вращение детали и режимов наплавки I, U и сохранения режимов наплавки, а также обеспечивает управление вручную.

Система управления установкой обеспечивает перекрытие наплавленных валиков по спирали и на шаг наплавки, а также наплавку по кольцу и без вращения детали.

Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором. Также в комплект входит пульт ДУ.
