Установка наплавочная тяжелой серии модель УНТ-3,2-30-6000

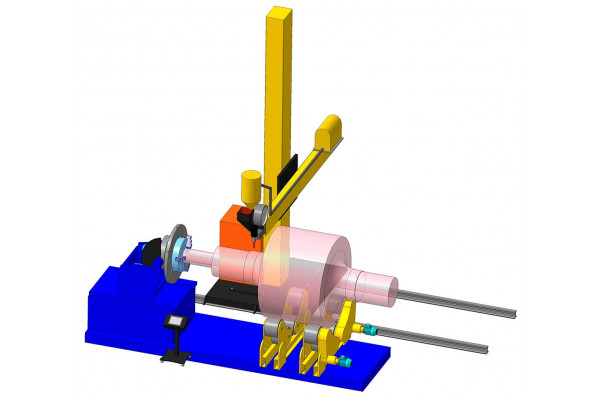

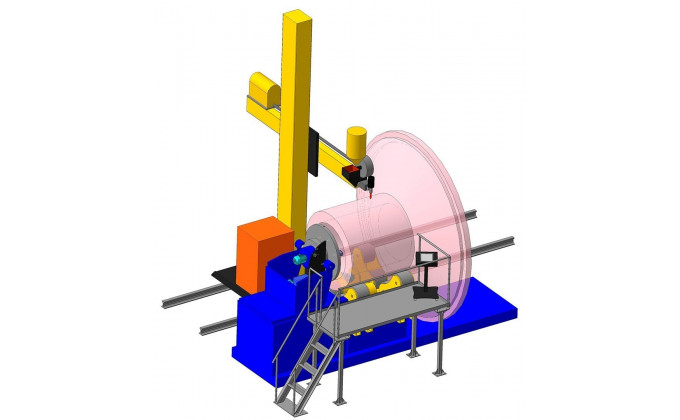

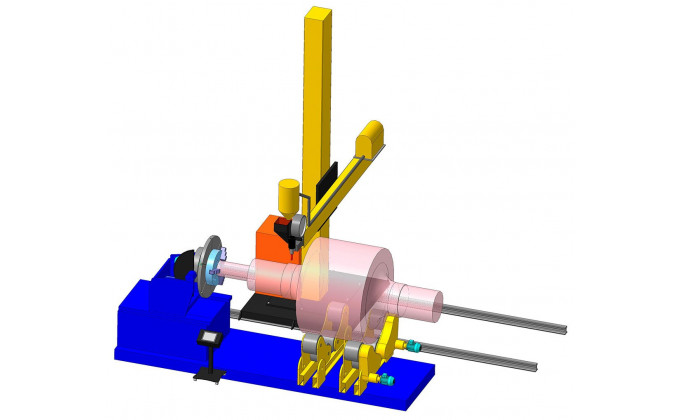

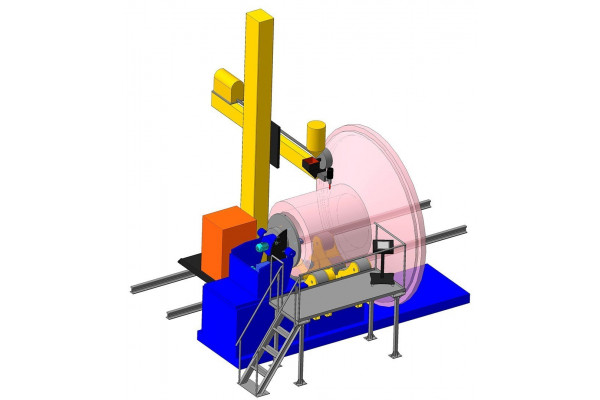

Установка конструктивно представляет основание, на котором установлен сварочный вращатель и смонтирован рельсовый путь, на котором установлены роликовые опоры. С задней части основания монтируется рельсовый путь, на котором устанавливается модуль для продольного перемещения и позиционирования в 3х плоскостях наплавочной горелки. Модуль выполнен в виде сварочной колонны, на тележке установлены сварочный аппарат и система рециркуляции флюса.

В установке наплавки используется промышленный компьютер, который обеспечивает возможность программирования движения головки в трех координатах X Y Z, а также вращения детали и режимов наплавки I U и сохранение режимов наплавки. Возможно управление вручную.

Система управления установкой обеспечивает перекрытие наплавленных валиков по спирали, а также обеспечивает перекрытие на шаг наплавки.

Управление установкой осуществляется с пульта управления, в которой встроена панель оператора с LCD-монитором.

Установка позволяет наплавлять проволоками сплошного сечения под флюсом, а также порошковыми.

На продольном модуле перемещения смонтированы две кассеты для проволоки с вместимостью по 60 кг.

Код 034

Технические характеристики установки:

Диаметры наплавляемых деталей, мм: 200-3300
Диаметры электродной проволоки, мм: 2,0-5,0
Масса наплавляемой детали, кг: До 30 000
Скорость вращения детали, об/мин: 0,05-3,5
Вертикальный ход горелки, мм: 2000
Мах сварочный ток, А: 1000
Габариты установки, мм: 7960х5500х4900
Максимальная длина детали, мм: До 6000
Скорость сварки с плавной регулировкой, м/час: 15-100
Угол поворота наплавочной горелки по вертикальной плоскости по оси изделия, °: 60
