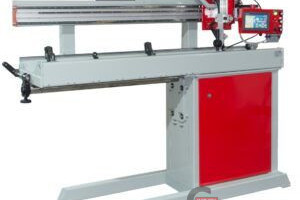

Установка для автоматической сварки TIG и сварки MIG-MAG

Предлагаем для решения Ваших задач по сварке кольцевых и продольных швов, установку для сварки, изготовленную на нашем предприятии с применением узлов и агрегатов различных производителей.

Выполняемая функция: сварка в среде аргона TIG неплавящимся электродом и сварка в смесях аргона плавящимся электродом.

Материал-основа: углеродистая сталь, титановые и алюминиевые сплавы.

Система управления построена на базе промышленного контроллера, который обеспечивает управление всеми механизмами и устройствами установки – это движение наплавочной горелки в трех координатах X, Y, Z  по заданной ранее программе, а также управление вручную – 1 компл:

• Пульт управления, в который встроена панель оператора с LCD-монитором – 2 компл.;
• Пульт дистанционного управления – 1 компл;
• Шкаф управления – 1 компл;



На установке выполняется сварка в среде аргона и его смесях неплавящимся электродом TIG и плавящимся MIG.

Установка конструктивно представляет собой единое основание, на которой смонтированы высокоточные рельсовые направляющие, на них установлены:

• Двухосевой сварочный позиционер грузоподъемностью 1000 кг, для вращения планшайбы с регулируемыми скоростями используется сервопривод;
• Роликовая опора X-rotator 1 тн;
• Задняя бабка с выдвижной пинолью, на которой предусмотрена возможность установки различной оснастки для закрепления и поджима свариваемых изделий.

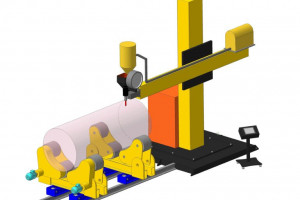

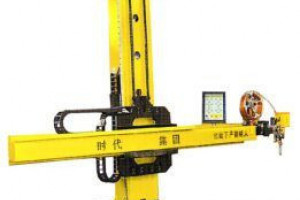

Также на основании смонтирован модуль продольного перемещения, изготовленный из высокопрочного алюминиевого профиля, на котором  закреплены высокоточные рельсовые направляющие с рейкой. На модуле продольного перемещения установлена колонна-манипулятор, на которой размещены: кассета со сварочной проволокой, механизм подачи проволоки с правильным устройством, механизм корректировки сварочной горелки в плоскостях X, Y, Z и поворот на необходимый угол в этих плоскостях.

По мере необходимости на колонне-манипуляторе может быть установлена горелка TIG или MIG. Переустановка производится быстро в течение 1 минуты.

Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором. На установке можно работать по заранее установленной программе, можно также управлять в ручную.

Комплект поставки:

• Основание-рама собрана из стальных профилей с закрепленными на ней рельсовыми направляющими, модулем перемещения сварочных головок – 1 компл;
• Двухосевой сварочный позиционер на 1000 кг с трехкулачковым патроном D-300 и двумя комплектами кулачков – 1 компл;
• Передвижной поддерживающий центр с выдвижной пинолью, установленный на рельсовых направляющих. Конструкция поддерживающего центра предусматривает установку различных оправок для поджатия и фиксации свариваемых деталей – 1 шт;
• Сварочный аппарат для сварки в среде аргона – 1 шт;
• Сварочный аппарат для MIG сварки плавящимся электродом с функцией импульсной дуги – 1 шт;
• Модуль продольного перемещения изготовленный из стальных профилей – 1 компл., со смонтированными на нем следующими узлами:
  • Колонна-манипулятор, установленная на высокоточных рельсовых направляющих с рейкой. Предназначена для перемещения сварочных головок TIG и MIG по координатам X, Y, Z. По мере необходимости устанавливается или горелка TIG или MIG. Замена производится в течение 1 минуты.
  • Сварочная головка TIG для сварки в среде аргона неплавящимся электродом с механизмом подачи проволоки правильным устройством и 4-х осевым макрометрическим слайдером для корректировки подачи в дугу и система позиционирования сварочной головки в X, Y, Z.
  • Сварочная головка для сварки MIG плавящимся электродом в аргоне и его смесях с механизмом подачи проволоки, правильным устройством и системой позиционирования сварочной горелки в X, Y, Z. И её наклон в X, Y – 1 шт;
  • Роликовая опора X-rotator 1 тн – шт.
