Установка для сварки трубы (труба-труба, труба-отвод, труба тройник) под флюсом 2

Предлагаем Вам сварочную установку, изготовленную на нашем предприятии с применением узлов и агрегатов различных производителей, специально предназначенную для Вашего применения и включающую следующие основные элементы:

• Станина с установленным на ней сварочным одностоечным вращателем
• Колонна-манипулятор для перемещения сварочной автоматической горелки и ее позиционирование
• Cварочный аппарат
• Сварочная головка
• Роликовая опора X-rotator 6 тн – 2 шт
• Система автоматического слежения за стыком



Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором. Также в комплект входит пульт ДУ.

Для управления всеми составляющими сварочной установки нами изготавливается шкаф управления и пульт управления, который закреплен на установке

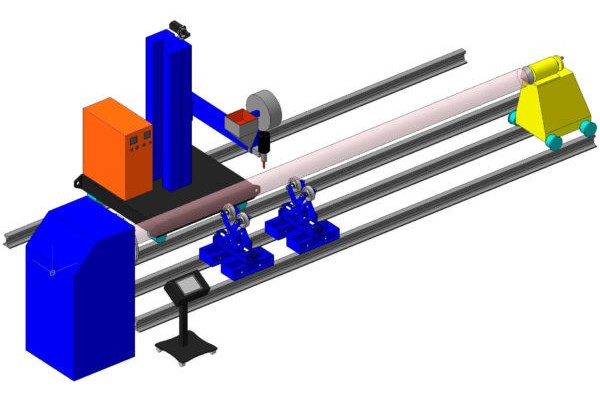

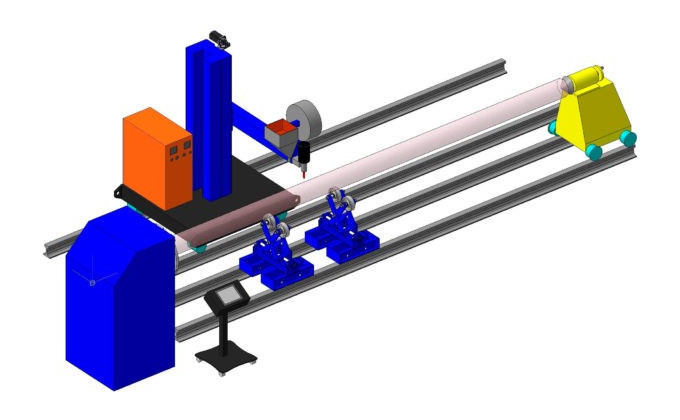

Установка конструктивно представляет собой единое основание, на котором с левой стороны установлен сварочный вертикальный вращатель, обеспечивающий вращательное движение свариваемой детали. Справа установлены две перемещаемые роликовые опоры.

Перемещение сварочной головки вдоль оси свариваемой детали и ее позиционирование обеспечивает манипулятор-колонна, на котором смонтирован механизм вертикального перемещения ход 1000 и механизм горизонтального перемещения ход 1000, а также смонтированы механизм подачи проволок и флюса, осциллятор линейных колебаний.

Установка работает следующим образом: оператор подводит колонну к месту сварки, затем нажимается кнопка «Пуск» и происходит процесс сварки в автоматическом режиме, после сварки колонна перемещается к другому месту.

Управление установкой осуществляется с пульта.

Данное предложение включает монтаж и сдачу в эксплуатацию нашими техническими специалистами на месте эксплуатации у заказчика, а также техническую информацию о машине на русском языке.
