Установка для сварки трубы (труба-труба, труба-отвод, труба тройник) под флюсом

Выполняемая функция: сварка кольцевых швов соединений труба+труба, труба+отвод, труба+ тройник
Вид сварки: под флюсом
Материал-основа: углеродистая сталь.

Обрабатываемые изделия:

• вес детали – до 6 000 кг
• диаметр min – 100 мм
• диаметр max – 600 мм
• длина max – до 11 000 мм



Предлагаем для решения Вашей задачи сварочную установку, изготовленную на нашем предприятии с применением узлов и агрегатов различных производителей, специально предназначенную для Вашего применения и включающую следующие основные элементы:

Для управления всеми составляющими наплавочной установки нами изготавливается шкаф управления и пульт управления, который закреплен на установке

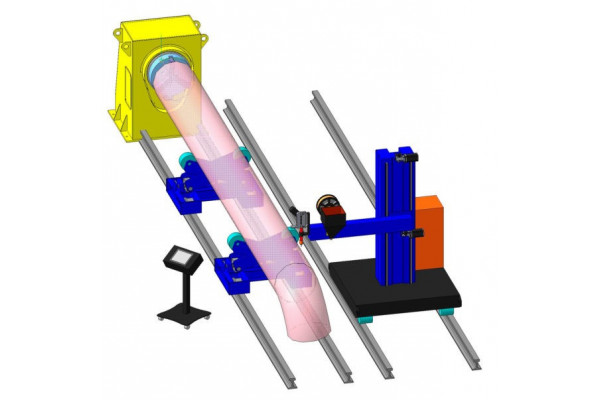

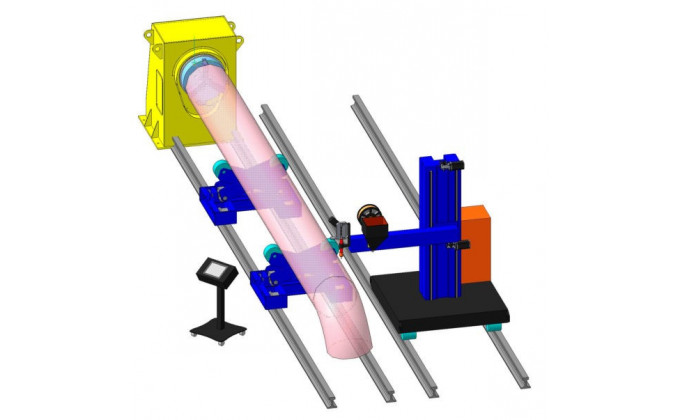

Установка конструктивно представляет собой единое основание, на котором с левой стороны установлен сварочный вертикальный вращатель, обеспечивающий вращательное движение свариваемой детали. Справа установлены две перемещаемые роликовые опоры.

Перемещение наплавочной головки вдоль оси наплавляемой детали и ее позиционирование обеспечивает манипулятор-колонна, на котором смонтирован механизм вертикального перемещения ход 1000 и механизм горизонтального перемещения ход 1000, а также смонтированы механизм подачи проволок и флюса, осциллятор линейных колебаний.

Установка работает следующим образом: оператор вручную подводит колонну к месту сварки, затем нажимается кнопка «Пуск» и происходит процесс сварки в автоматическом режиме, после сварки колонна перемещается к другому месту.

Управление установкой осуществляется с пульта.
