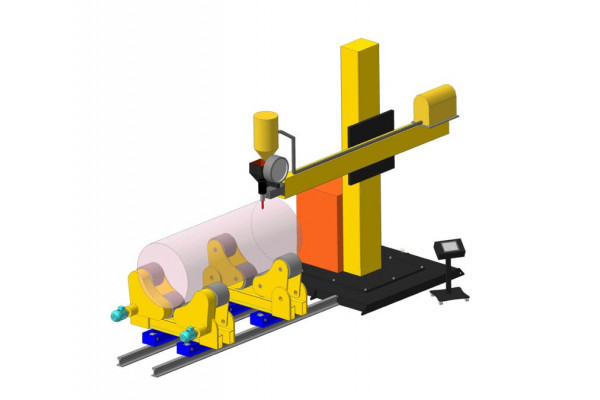

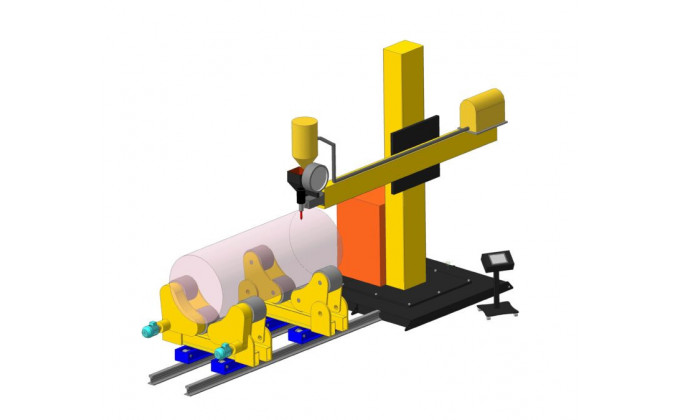

Механизированная колонна для сварки под слоем флюса кольцевых и продольных швов резервуаров (300-1600 мм)

ВЫПОЛНЯЕМАЯ ФУНКЦИЯ:

Кольцевая и продольная сварка на изделиях типа «обечайка»

ТЕХНОЛОГИЯ:

Дуговая сварка под слоем флюса

МАТЕРИАЛ-ОСНОВА:

Углеродистая сталь

ОБРАБАТЫВАЕМОЕ ИЗДЕЛИЕ:

• вес max – 5 000 кг
• диаметр min – 300 мм
• диаметр max наружный –1 600 мм
• толщина стенки – от 4 до 6 мм



Предлагаем Вам поставку, монтаж, обучение обслуживающего персонала приемам и навыкам работы на оборудования и сдачу в эксплуатацию полной сварочной системы, включающей:

• Сварочную колонну TZ4-2*3 механизированную поворотную с головкой для сварки под флюсом FD10-200/600, закрепленной на одной стороне стрелы колонны;
• Приводные и холостые роликовые опоры самоцентрирующиеся;
• Сварочное оборудование аттестовано НАКС согласно требованиям РОСТЕХНАДЗОРА России.



Мы предлагаем для решения, Вашей задачи конфигурацию стандартного оборудования, специально предназначенную для Вашего применения, включающую следующие основные элементы:

• Механизированная сварочная колонна TZ4-2*3 поворотная 360° с ручным приводом
• Источник сварочного тока MZ-1000
• Сварочная головка FD10-200/600 для сварки под флюсом <li ">Горелка с набором дополнительных приспособлений для сварки в узкощелевую разделку
• Самоцентрирующиеся роликовые опоры TR1-5/TR1W-5 – 1 приводная, 1 холостая на рельсовом ходу
• Система слежения по стыку Trackmatic
• Система рециркуляции флюса LT-HS100+E2
• Анти дрейфовые упоры – 2 шт.



Для управления всеми составляющими сварочной системой нами изготавливается единый пульт управления со встроенной панелью оператора с LCD-монитором.

Схема управления сварочной системой дает возможность программирования движения горелки в трех координатах XYZ, вращение роликовых опор, а также включение и выключение источника тока.
