Установка автоматической электродуговой наплавки под слоем флюса и в защитных газах железнодорожной колесной пары

Перемещение наплавочной горелки вдоль оси детали обеспечивает модуль продольного перемещения, на котором смонтированы механизм подачи проволоки, система вентиляции и механизм корректировки горелки в плоскостях X,Y.

В установке наплавки используется промышленный контроллер, который обеспечивает возможность программирования движения головки в трех координатах XYZ, а также вращения детали и режимов наплавки IU и сохранение режимов наплавки. Возможно управление вручную.
Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором.

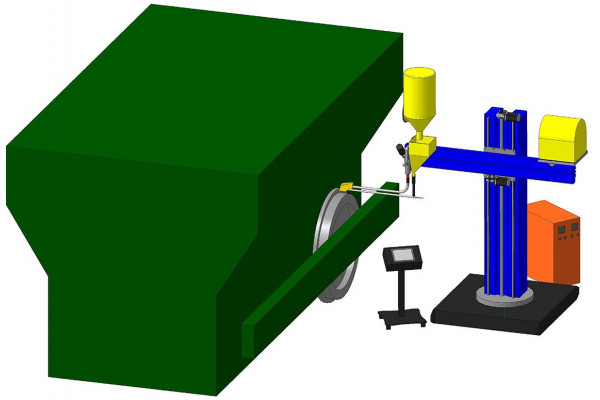

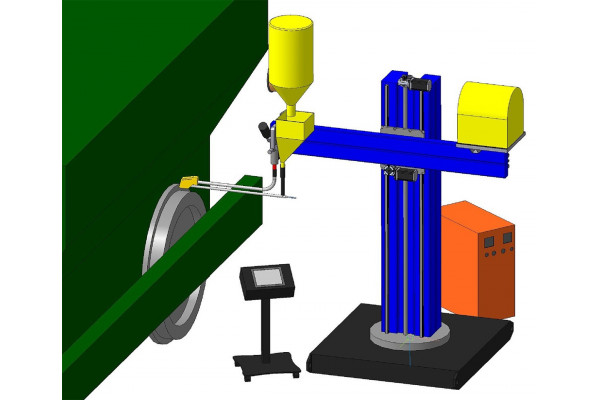

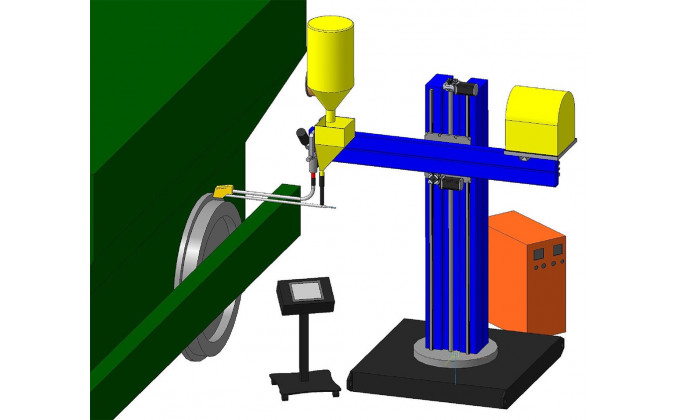

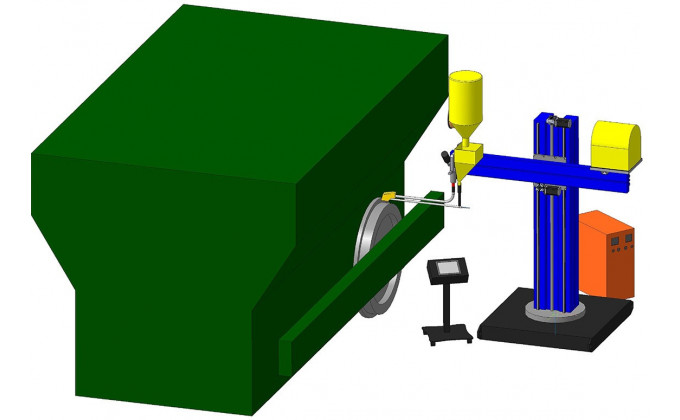

Установка конструктивно представляет собой площадку-основание, на которой установлена колонна-позиционер в комплекте с разными узлами и механизмами, а именно:

• Поворотная колонна-позиционер (поворот ручной на 180°), ход вертикальный – 1500мм, ход горизонтальный – 1500мм – 1 компл;
• Сварочный аппарат – 1 шт;
• Механизм подачи проволоки, модернизированный под наплавку проволокой диаметром от 1,6 мм до 4,0 мм, с изгибом гусака наплавочной горелки до 90°, а также порошковыми проволоками. Для выполнения этих функций на механизме подачи мы устанавливаем две пары роликов;
• Наплавочная горелка для автоматической наплавки под слоем флюса;
• Система подачи и рециркуляции флюса;
• Кабелеукладчик;
• Шкаф и пульт управления.



В установке используется промышленный контроллер, который обеспечивает управление всеми механизмами и устройствами, а именно:

• Перемещение наплавочной горелки по заданной программе в координатах X,Y,Z;
• Включение и выключение сварочного аппарата и плавка с регулированием параметров наплавки;
• Управление процессом наплавки вручную.



Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором, также в комплект входит пульт дистанционного управления.
