Установка для наплавки абразивостойкими порошковыми проволоками плоских листов УНПТ-2А

Установка представляет собой конструкцию, состоящую из следующих узлов и агрегатов:

1. Портал установлен на высокоточные рельсовые направляющие, продольный рабочий ход 3400 мм, поперечный рабочий ход 1320 мм. Для более равномерного перемещения портала вдоль наплавленного листа с обеих сторон портала установлены сервомоторы с безлюфтовыми редукторами. На поперечной балке портала установлены две каретки-манипуляторы для перемещения наплавочных головок.
2. Рабочий стол – нужен для фиксирования наплавляемого листа с помощью струбцин, а также охлаждения обратной стороны листа водой (орошением) с целью уменьшения деформации листа при наплавке – 2 шт. Изготавливается Заказчиком.
3. Наплавочная головка в комплекте – 2 компл.:
   • Механизм подачи проволоки – 2 компл.;
   • Осциллятор линейных колебаний – 2 компл.;
   • Правильные устройства – 2 компл.
4. Система вентиляции.
   Выполнена следующим образом: из двух камер, где производится наплавка, вредные выбросы, посредством гибких шлангов, подаются в трубу, откуда выбрасываются или на улицу или подаются в фильтрационную установку для очистки.
5. Источник тока – 2 шт
6. Система охлаждения наплавляемого листа – 2 компл
7. Пульт управления, шкаф управлении – 1 компл.

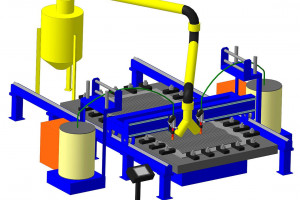

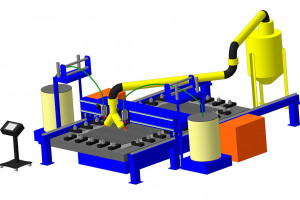

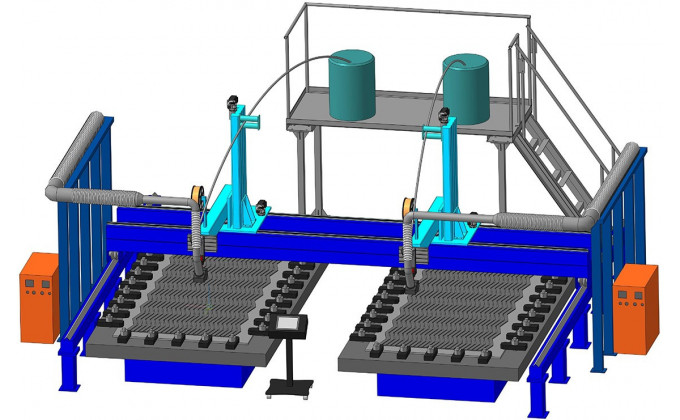

Согласно Вашего тех. задания, наша организация готова изготовить, поставить и запустить в эксплуатацию на Вашем предприятии установку для наплавки самозащитными абразивостойкими порошковыми проволоками плоских листов УНПТ-2А (см. рис.1).

В установке используется промышленный контроллер, который обеспечивает возможность программирования движения наплавочной головки в трех координатах X,Y,Z, а также режимов наплавки, тока, напряжения, скорости перемещения и сохранение режимов наплавки. Возможно управление вручную.
