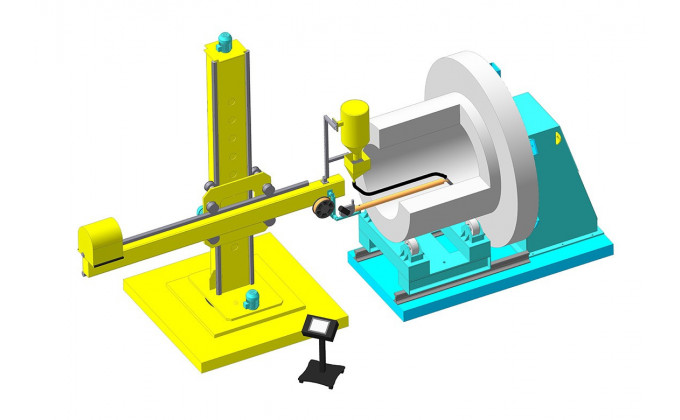

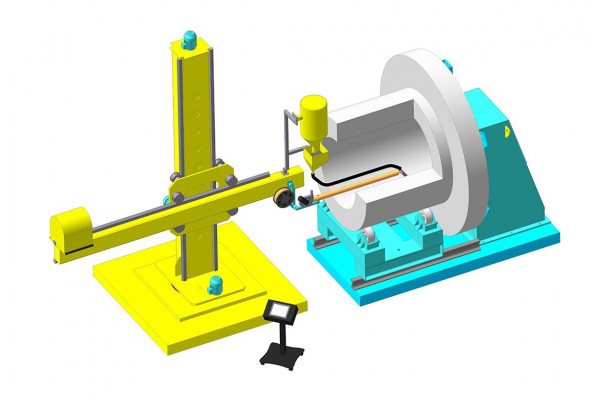

Установка для наплавки под слоем флюса крупногабаритных изделий

На установке выполняется электродуговая наплавка под слоем флюса и в защитных газах наружных и внутренних поверхностей цилиндрических деталей. Наплавляемая деталь закреплена на установке посредством планшайбы и специальных роликовых опор. Наплавляется до заданных размеров как за один, так и за несколько проходов. Вращение наплавляемой детали обеспечивает одностоечный вращатель, с регулируемой скоростью вращения. Перемещение наплавочной головки на шаг наплавки обеспечивается движением горизонтальной траверсы сварочной колонны TZ4-3*3. Наплавка может выполняться по заданной ранее программе, также возможно управление вручную.

В установке используется промышленный контроллер, который обеспечивает управление всеми механизмами и устройствами установки, а именно:

• Управление движением наплавочной головки в трех координатах XYZ, а также обеспечивает управление вручную
• Управление перемещением горелки по образующим цилиндрической или конической поверхностей с заданием нужной линейной скорости горелки и окружной скорости наплавляемого изделия
• Перекрытие наплавленных валиков по спирали и на шаг наплавки
• Способ программирования траектории «от точки к точке», т.е. с перемещением горелки с помощью переносного пульта в начало и конец наплавляемого участка и автоматической записью координат этих точек в память контроллера
• Формирование библиотеки предварительно записанных параметров режима наплавки
• Наплавка с колебаниями инструмента и плавным регулированием амплитуды и периода колебаний, продолжительности задержки горелки в крайних точках колебаний
• Плавное регулирование параметров режима сварки
• «Горячее», т.е в процессе наплавки редактирование параметров (скорость наплавки, амплитуда и период колебаний, задержка горелки в крайних точках колебаний)
• Быстрая переналадка под наплавку изделий различных типоразмеров



Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором. Также в комплект входит пульт ДУ.


Установка состоит из следующих узлов и комплектующих:

• Основание-рама – 1 компл;
• Сварочный вращатель – 1 компл;
• Роликовые опоры на рельсовом ходу, регулируемые по высоте 20 тн – 2 компл;
• Отдельно стоящая сварочная колонна TZ4-3*3 с выдвижной траверсой – 1 шт;
• Сварочный аппарат с контрольным блоком и источником тока – 1 компл;
• Система рециркуляции флюса – 1 шт;
• Пульт управления – 1 компл;
• Шкаф управления – 1 компл.
