Установка для сварки и наплавки в среде аргона TIG УСН-305

Установка предназначена для сварки в среде аргона изделий из углеродистых сталей, алюминиевых и титановых сплавов, а также для наплавки износостойких и антифрикционных покрытий на различные цилиндрические изделия.

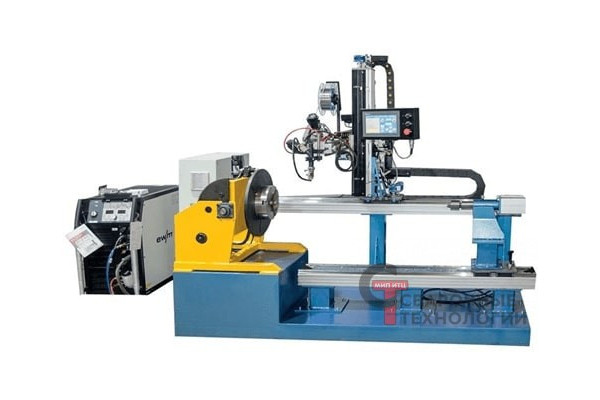

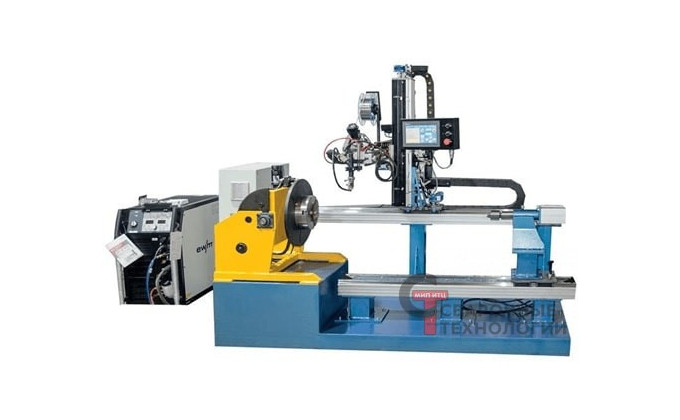

Установка конструктивно представляет единое основание, на котором с левой стороны установлен сварочный позиционер с планшайбой, на которой закреплен трехкулачковый патрон, обеспечивающий вращательное движение свариваемой и наплавляемой детали. На основании установлены рельсовые направляющие, на которых установлен передвижной съемный поддерживающий центр с выдвижной пинолью, так же на рельсовые направляющие может быть установлена X-образная роликовая опора.

Над основанием с задней стороны смонтирован модуль продольного перемещения, на котором смонтирован модуль-манипулятор, где закреплена горелка TIG, механизм подачи проволоки и механизм для корректировки горелки по координатам XY. Управляющие и силовые кабели уложены в кабелеукладчик, который расположен за модулем продольного перемещения.

В установке используется промышленный контроллер, который обеспечивает возможность программирования движения горелки в трех координатах X, Y, Z, а также вращение детали и режимов наплавки I, U и сохранения режимов наплавки, а также обеспечивает управление вручную. Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором. Также в комплект входит пульт ДУ.
