Установка для наплавки замков бурильных труб мобильная

Установка состоит из следующих узлов и комплектующих:

• Основание-рама собрана из стальных профилей – 1 компл;
• Одностоечный сварочный вращатель на 2000 кг – 1 компл;
• Роликовые опоры на 1 тн – 3 компл;
• Наплавочная головка со сварочным источником AMIG-630 – 1 компл;
• Осциллятор линейных колебаний – 1 компл;
• Модуль продольного перемещения – 1 компл;
• Камера, изолирующая зону наплавки – 1 компл;
• Вентилятор – 1 шт;
• Горелка для наплавки в защитных газах и порошковыми проволоками – 1 компл;
• Горелка для наплавки под флюсом – 1 компл;
• Пульт управления – 1 компл;
• Шкаф управления – 1 компл.

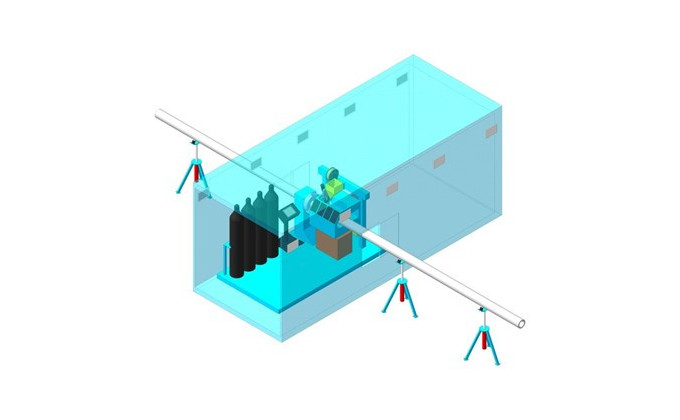

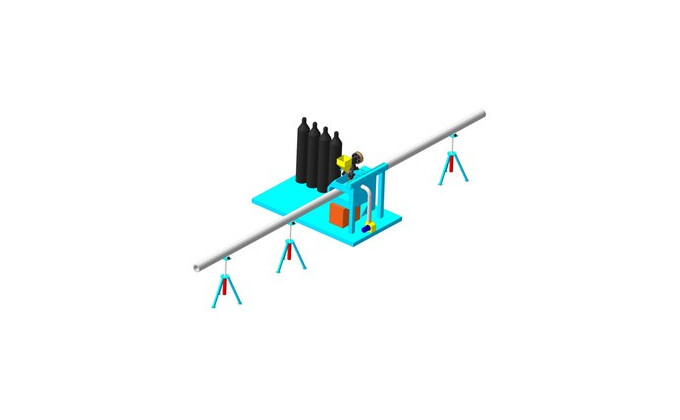

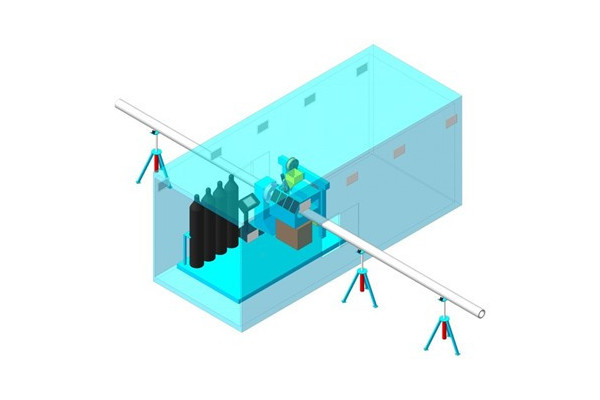

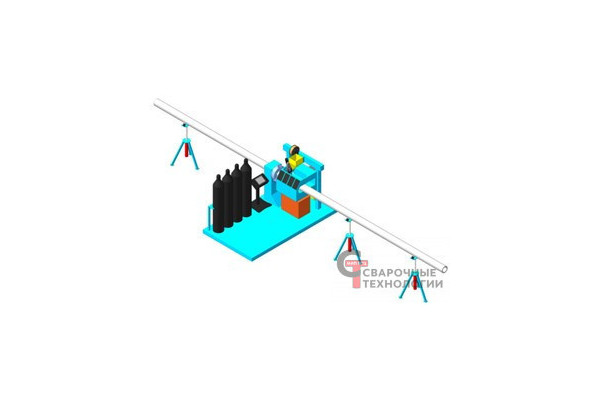

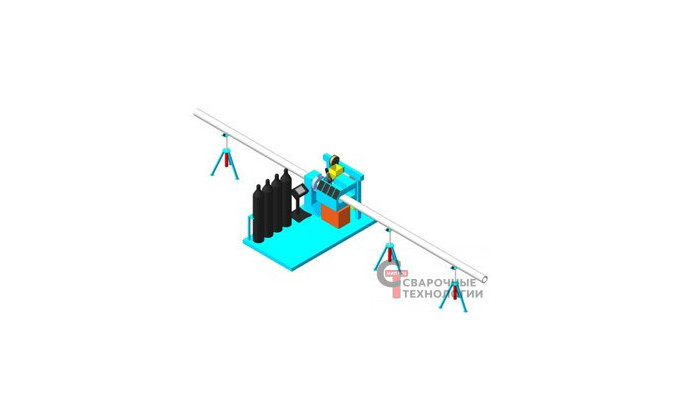

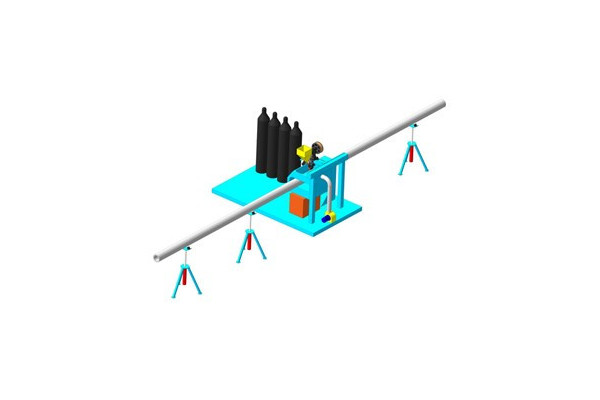

Установка (см Рис. 1) конструктивно представляет основание, на котором смонтированы следующие узлы:

• Одностоечный вращатель грузоподъемностью 2000 кг с закрепленным на нем токарным патроном, вращатель имеет сквозное отверстие Ø300 мм;
• Модуль продольного перемещения наплавочной горелки с рабочим ходом 1000 мм. На модуле установлен осциллятор линейных колебаний горелки, а также механизм подачи наплавочной проволоки с горелкой и механизмом корректировки горелки в продольном и поперечном направлениях. Управляющие и силовые кабеля уложены в кабелеукладчик, который расположен за модулем продольного перемещения;
• Камера, изолирующая зону наплавки, с целью защиты оператора от излучения и отвода вредных выбросов в атмосферу с помощью установленного внизу вентилятора;
• С обеих сторон вращателя при выполнении работ устанавливаются 3 роликовых вращателя, один слева и два справа. Ролики вращателя имеют сферическую форму, что позволяет и вращать трубу, и перемещать ее в продольном направлении при установке и снятии трубы с установки.
• В состав установки входит источник тока сварки в защитных газах и под флюсом, а также пульт управления.



Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором. Все параметры программируются и могут быть записаны в качестве готовой программы. Также возможно управление установкой вручную.

В установке реализованы режимы наплавки с автоматическим пошаговым перекрытием валиков, а также с перекрытием по спирали.

Возможно наплавка отдельных упрочняющих поясков различной ширины.


Установка наплавки бурильных труб УНБТ 12-2. Представляем Вашему вниманию установку для электродуговой автоматизированной наплавки порошковыми проволоками, в защитных газах и под флюсом замков бурильных труб (см рис. 1).

Установка предназначена для выполнения работ по восстановлению замков бурильных труб методом наплавки, как в стационарных условиях, так и в полевых.
