Установка для наплавки валов двойная

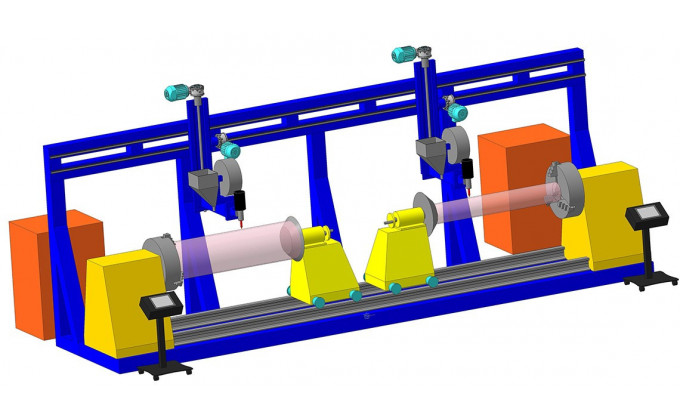

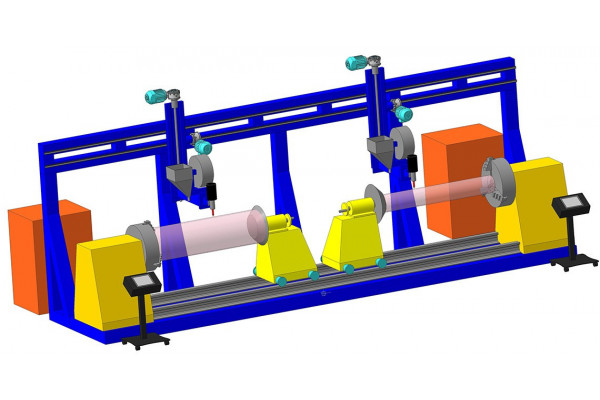

Установка конструктивно представляет собой единое основание в виде рамной конструкции, на которой смонтированы рельсы, и на них установлены два одностоечных вращателя и две задние бабки с подвижной пинолью.

Также предусмотрена возможность установки на рельсовые направляющие:

• кондукторов для подогрева валков;
• роликовых опор X-rotator-3tn.



Перемещение двух наплавочных головок вдоль оси наплавляемой детали и позиционирование горелки относительно наплавляемой детали обеспечивает модуль продольного перемещения, на котором смонтированы механизмы вертикального и поперечного перемещения наплавочных головок, а также механизм подачи и рециркуляции флюса.

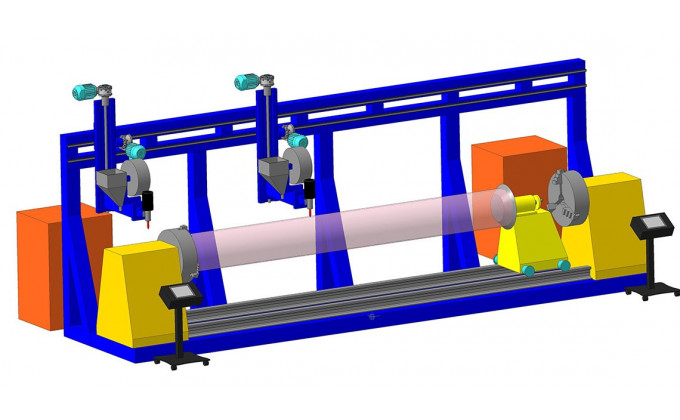

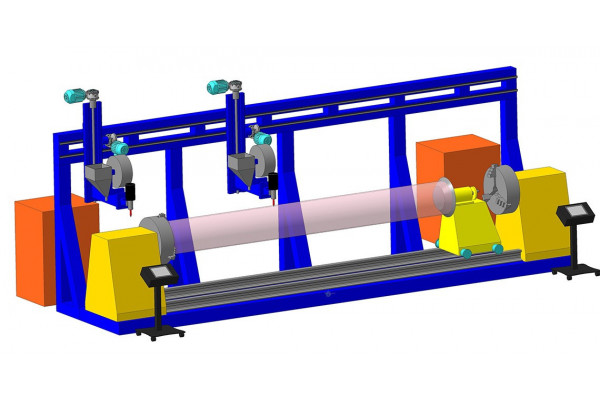

Установка позволяет вести наплавку как одного валка, так и двух валков одновременно, также в случае необходимости возможна наплавка деталей длиной до 7000 мм, для этого убирается один вращатель и одна задняя бабка.

Наплавляемый валок зажимается четырехкулачковым патроном и поддерживается центром задней бабки. С подвижной пинолью. Вместо поддерживающего центр может быть установлен трех- или четырехкулачковый патрон. (см Рис 2).

Установка позволяет наплавлять проволоками сплошного сечения под флюсом, а также порошковыми.
