Установка УНК-119 для наплавки валов

Предлагаем Вашему вниманию установку автоматической электродуговой наплавки под слоем флюса и защитных газах УНК-119.

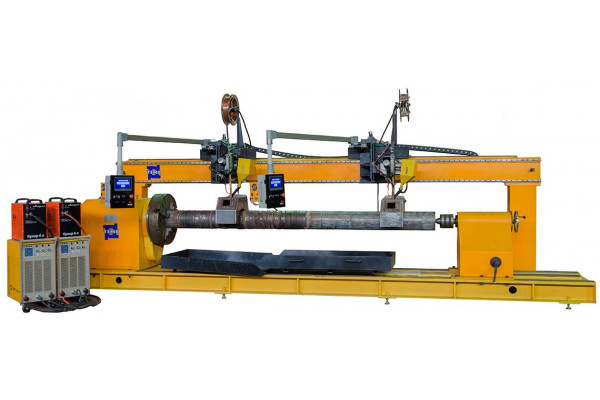

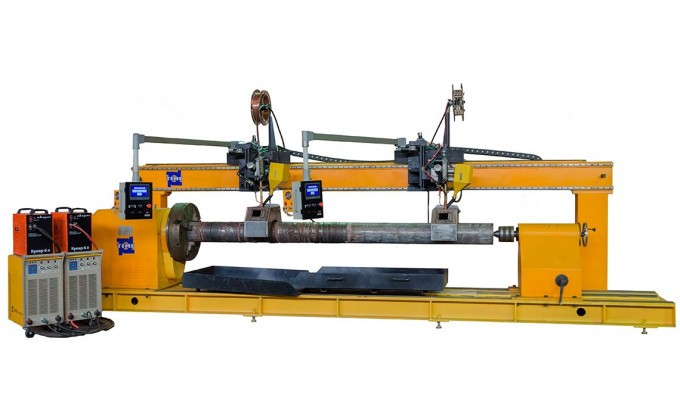

Установка УНК-119 (см. рис) конструктивно представляет основание, на котором с левой стороны установлен одностоечный вращатель с планшайбой, обеспечивающий вращательное движение наплавляемой детали. На основании закреплены рельсовые направляющие, на которых установлены две роликовые опоры и передвижной съемный поддерживающий центр с выдвижной панелью, конструкция поддерживающего центра предусматривает установку токарного патрона.

Над основанием смонтирован модуль продольного перемещения, на котором смонтированы две каретки, на которых размещены вертикальные моторизованные суппорта, наплавочные головки, механизм подачи проволоки с правильными устройствами, флюсосистема, осцилляторы линейных колебаний, ручной суппорт для корректировки наплавочной горелки по горизонтали, механизмы для корректировки угла наклона горелки по координатам X и Y.

Управляющие и силовые кабеля уложены в кабелеукладчик, который расположен за модулем продольного перемещения.

Также в состав установки входит источник сварочного тока для сварки под флюсом и в защитных газах, система рециркуляции флюса.

Конструкция установки предусматривает установку над зоной наплавки защитных экранов с целью защиты оператора от излучений дуги, на задней стороне стенки экранов предусмотрен патрубок для присоединения шланга вытяжной вентиляции.

В установке используется промышленный компьютер, который обеспечивает управление всеми механизмами и устройствами установки, а именно:

• Управление движением наплавочной головки в трех координатах XYZ, а также обеспечивает управление вручную
• Управление перемещением горелки по образующим цилиндрической или конической поверхностей с заданием нужной линейной скорости горелки и окружной скорости наплавляемого изделия
• Перекрытие наплавленных валиков по спирали и на шаг наплавки
• Способ программирования траектории «от точки к точке», т.е. с перемещением горелки с помощью переносного пульта в начало и конец наплавляемого участка и автоматической записью координат этих точек в панель контроллера
• Формирование библиотеки предварительно записанных параметров режима наплавки
• Наплавка с колебаниями инструмента и плавным регулированием амплитуды и периода колебаний, продолжительности задержки горелки в крайних точках колебаний
• Плавное регулирование параметров режима сварки
• «Горячее», т.е в процессе наплавки редактирование параметров (скорость наплавки, амплитуда и период колебаний, задержка горелки в крайних точках колебаний)
• Быстрая переналадка под наплавку изделий различных типоразмеров



Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором. Также в комплект входит пульт ДУ.

Комплект поставки:

• Основание-рама собрана из стальных профилей – 1 компл;
• Одностоечный сварочный вращатель на 5000 кг – 1 компл;
• Передвижной поддерживающий центр – 1 компл;
• Роликовые опоры на 6 тн – 2 компл;
• Наплавочная головка с флюсобункером  – 2 компл;
• Осциллятор линейных колебаний  – 2 компл;
• Источник тока  – 2 компл;
• Пульт управления – 2 компл;
• Шкаф управления – 1 компл;
• Каретка для наплавочной головки – 2 компл.
