Установка для наплавки валков

Настоящее предложение сделано на основе следующей информации:

Выполняемая функция: наплавка прокатных валков электродуговой наплавкой под флюсом, порошковыми проволоками двумя раздельными сварочными головками.

Материал-основа: углеродистая сталь.

Обрабатываемые изделия:

• вес детали max – 6000 кг
• диаметр max наплавл. деталей – 800 мм
• диаметр min наплавл. деталей – 80 мм
• длина наплавл. деталей – до 3 700 мм



Настоящее предложение охватывает следующий объем работ: поставку, монтаж и сдачу в эксплуатацию наплавочной установки в необходимой для Вас комплектации.

Данное предложение включает приемку на нашем производственном участке до отгрузки, монтаж и сдачу в эксплуатацию нашими техническими специалистами на месте эксплуатации у заказчика, а так же техническую информацию о машине на русском языке.

В рамках коммерческого предложения также представлены различные дополнительные возможности по улучшению характеристик и функционирования оборудования.

Наше решение: мы предлагаем для решения Ваших задач по наплавке прокатных валков наплавочную установку, изготовленную на нашем предприятии с применением узлов и агрегатов различных производителей, специально предназначенную для Вашего применения и включающую следующие основные элементы:

Основание – рама собрана из стальных профилей с закрепленными на ней рельсовыми направляющими, модулем продольного перемещения наплавочных головок и кабелеукладчиком – 1 компл;

Одностоечный сварочный вращатель на 6000 кг с трехкулачковым патроном d-400 и двумя комплектами кулачков – 2 компл;

Передвижной поддерживающий центр с выдвижной пинолью, установленный на рельсовых направляющих, конструкция поддерживающего центра предусматривает установку токарного патрона и различных оправок для поджатия и фиксирования валков – 2 компл;

Сварочный аппарат и контрольным блоком, модернизированный под наплавку – 2 компл;

Система подогрева валков электрическим сопротивлением (источник тока + индуктор + система управления) устанавливается на рельсовые тележки, которые можно устанавливать и снимать с рельсового пути установки – 2 компл;

Модуль продольного перемещения, изготовленный из стальных профилей со смонтированными на нем следующими узлами:

каретка-манипулятор, установленная на высокоточных рельсовых направляющих с рейкой, предназначена для перемещения наплавочной головки по координатам XYZ и перемещения наплавочных материалов, которые устанавливаются вместе с разматывающими устройствами на каретке, максимальный вес бухты проволоки, которую можно разместить на каретке 250 кг – 2 компл;

система рециркуляции флюса – 2 компл;

осциллятор линейных колебаний – 2 компл;

система подачи наплавочной проволоки – 2 компл;

Роликовые опоры X-rotator 6tn – 4 шт;

Система управления построена на базе промышленного контроллера, который обеспечивает управление всеми механизмами и устройствами установки – это движение наплавочной горелки в трех координатах XYZ по заданной ранее программе, а также управление вручную, также обеспечивает перекрытие валиков по спирали и на шаг наплавки – 1 компл:

пульт управления, в который встроена панель оператора с LCD-монитором – 2 компл;

пульт дистанционного управления – 1 компл;

шкаф управления – 1 компл;

Комплект документов состоит из:

декларация ЕАЭС на установку;

паспорт;

электрическая, пневматическая, кинематическая и др схемы;

сертификаты соответствия и происхождения комплектующих установки.

На установке выполняется наплавка под флюсом.

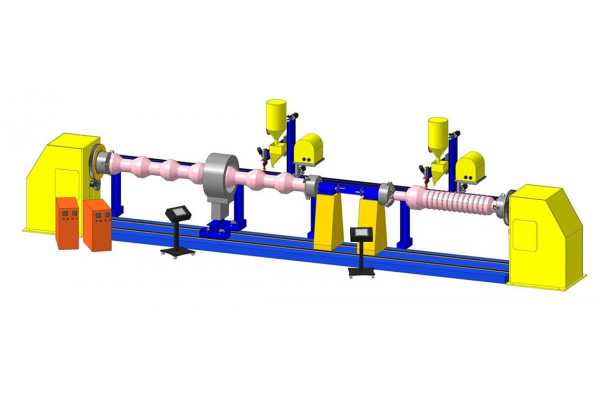

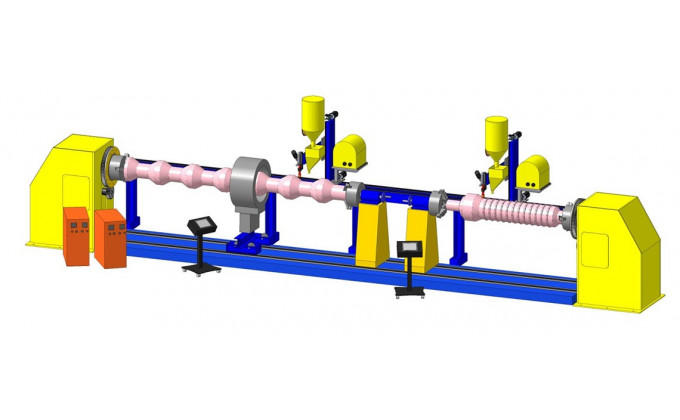

Установка конструктивно представляет собой единое основание, на которой смонтированы рельсовые направляющие, и на них установлены два одностоечных вращателя с трехкулачковыми патронами d-400 и две задние бабки с четырехкулачковыми патронами и с выдвижной пинолью.

Также на рельсовые направляющие при необходимости устанавливаются кондуктора для подогрева валков, а также при установке и закреплении тяжелых валков на рельсовые направляющие возможно установить роликовые опоры X-rotator-6tn, наплавляемые валки зажимаются в двух патронах. В случае наплавки не тяжелых валков, одна сторона зажимается в патроне, а вторая сторона прижимается центром выдвижной пиноли.

Подогрев валков и наплавка ведется по ранее заданной программе. Также возможна наплавка с управлением вручную.

Установка позволяет вести наплавку как одного валка, так и двух валков одновременно.

Система управления установкой обеспечивает перекрытие наплавленных валиков по спирали, а также с колебанием горелки с размахом до 100 мм.

Управление установкой осуществляется с пульта управления, в которой встроена панель оператора с LCD-монитором. Управление можно производить как с одного пульта, так и с двух.
