Установка для восстановления бандажей размольных валков

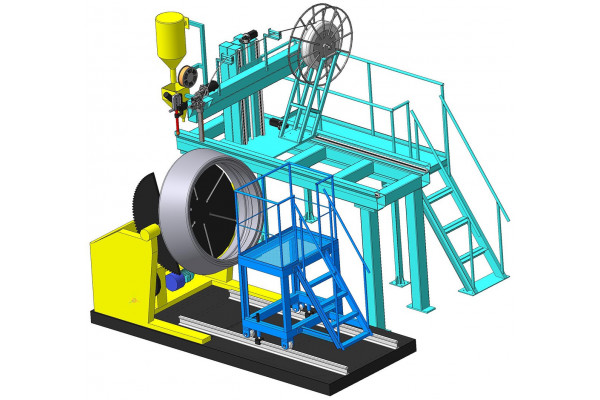

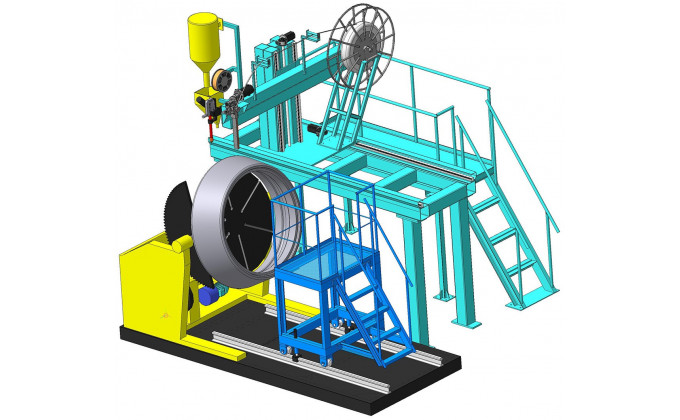

Установка для наплавки бандажей представляет собой следующую конструкцию: сварочный позиционер с приспособлением, на котором закрепляется бандаж, и который обеспечивает вращение бандажа со скоростью наплавки и наклон его на необходимый угол, чтобы не стекал наплавляемый металл. Позиционер установлен на основание, на котором также закреплены рельсы, на которые при необходимости устанавливается роликовая опора, а также монтажная площадка (см рис1.).

Сбоку смонтирован модуль продольного перемещения, на котором устанавливается колонна-манипулятор с наплавочными головками и системой рециркуляции флюса, а также механизм для корректировки горелок и их наклон по координатам X и Y.

Установка состоит из следующих узлов и комплектующих:

• Основание-рама собрана из стальных профилей – 1 компл;
• Сварочный позиционер на 5000 кг – 1 компл;
• Роликовая опора на 6 тн. – 1 компл;
• Водоохлаждаемая головка для наплавки под флюсом порошковыми проволоками с флюсобункером – 1 компл;
• Водоохлаждаемая головка для наплавки порошковой лентой – 1 компл;
• Источник тока  (модернизированный под наплавку порошковой лентой и порошковой проволокой) – 1 компл;
• Модуль продольного перемещения – 1 компл;
• Колонна-манипулятор с механизмом крепления ленты, проволоки и наплавочных горелок – 1 компл;
• Пульт управления – 1 компл;
• Шкаф управления – 1 компл;
• Система рециркуляции флюса
