Установка УНК-125 для наплавки наружных и внутренних поверхностей

Предлагаем Вашему вниманию установку для электродуговой автоматической наплавки под слоем флюса, в защитных газах и самозащитными порошковыми проволоками.

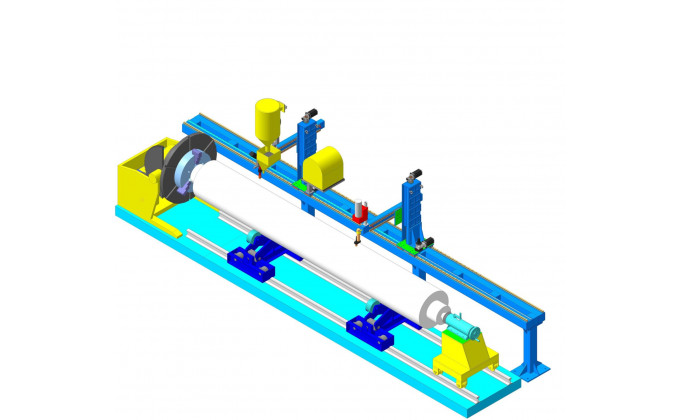

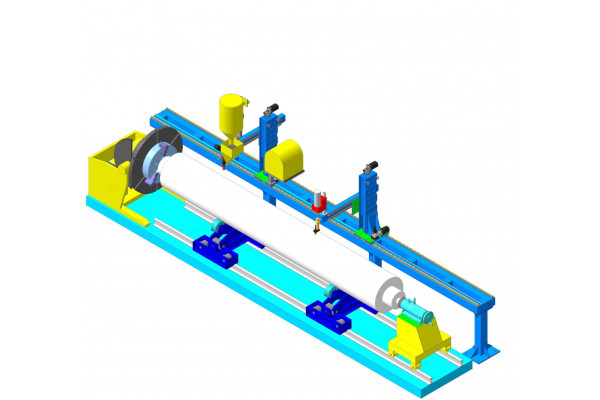

Установка УНК-125 (см рис) конструктивно представляет основание, на котором с левой стороны установлен одностоечный вращатель с планшайбой, обеспечивающий вращательное движение наплавляемой детали. На основании закреплены рельсовые направляющие, на которых установлены две роликовые опоры и передвижной съемный поддерживающий центр с выдвижной панелью, конструкция поддерживающего центра предусматривает установку токарного патрона.

Над основанием смонтирован модуль продольного перемещения, на котором установлены две  каретки,, где размещены вертикальные моторизованные суппорта, наплавочные головки, механизм подачи проволоки с правильными устройствами, флюсосистема, осцилляторы линейных колебаний, ручной суппорт для корректировки наплавочной горелки по горизонтали, механизм корректировки угла наклона горелки по координатам X и Y, устройство для быстрого закрепления механизма для наплавки внутренних поверхностей.

Управляющие и силовые кабеля уложены в кабелеукладчик, который расположен за модулем продольного перемещения.

Также в состав установки входит источник сварочного тока для сварки под флюсом и в защитных газах, система рециркуляции флюса.

Конструкция установки предусматривает установку над зоной наплавки защитных экранов с целью защиты оператора от излучений дуги, на задней стороне стенки экранов предусмотрен патрубок для присоединения шланга вытяжной вентиляции.

Также предусмотрена возможность установки под наплавляемые детали устройства для предварительного и сопутствующего подогрева наплавляемых деталей.

В установке используется промышленный контроллер, который обеспечивает управление всеми механизмами и устройствами установки, а именно:

• Управление движением наплавочной головки в трех координатах XYZ, а также обеспечивает управление вручную
• Управление перемещением горелок по образующим цилиндрической или конической поверхностей с заданием нужной линейной скорости горелки и окружной скорости наплавляемого изделия
• Перекрытие наплавленных валиков по спирали и на шаг наплавки
• Способ программирования траектории «от точки к точке», т.е. с перемещением горелки с помощью переносного пульта в начало и конец наплавляемого участка и автоматической записью координат этих точек в память контроллера
• Формирование библиотеки предварительно записанных параметров режима наплавки
• Наплавка с колебаниями инструмента и плавным регулированием амплитуды и периода колебаний, продолжительности задержки горелки в крайних точках колебаний
• Плавное регулирование параметров режима сварки
• «Горячее», т.е в процессе наплавки редактирование параметров (скорость наплавки, амплитуда и период колебаний, задержка горелки в крайних точках колебаний)
• Быстрая переналадка под наплавку изделий различных типоразмеров



Управление установкой осуществляется с пульта управления, в который встроена панель оператора с LCD-монитором. Также в комплект входит пульт ДУ.

Комплект поставки:

1. Основание-рама собрана из стальных профилей – 1 компл;
2. Сварочный позиционер на 2000 кг – 1 компл;
3. Передвижной поддерживающий центр – 1 компл;
4. Роликовые опоры на 3 тн – 2 компл;
5. Наплавочная головка со сварочным источником – 1 компл;
6. Осциллятор линейных колебаний – 1 компл;
7. Пульт управления – 1 компл;
8. Шкаф управления – 1 компл;
9. Каретка для наплавочной головки – 1 компл;
10. Система рециркуляции флюса – 1 компл;
11. Горелка для наплавки под флюсом – 1 компл;
12. Горелка для наплавки в защитных газах и самозащитными проволоками – 1 компл;
13. Горелка для наплавки внутренних поверхностей – 1 компл.
